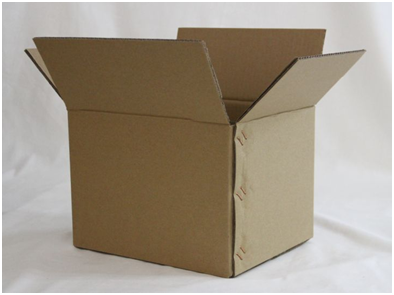

瓦楞紙板經過模切、壓痕、釘箱或粘箱制成瓦楞紙箱。瓦楞紙箱是一種應用最廣的包裝制品，用量一直是各種包裝制品之首。半個多世紀以來，瓦楞紙箱以其優越的使用性能和良好的加工性能逐漸取代了木箱等運輸包裝容器，成為運輸包裝的主力軍。它除了保護商品、便于倉儲、運輸之外，還起到美化商品，宣傳商品的作用。瓦楞紙箱屬于綠色環保產品，它利于環保，利于裝卸運輸。
技術與原理
1、 印刷包裝行業的印刷方式主要有：
平版膠印（油墨彩色印刷）、凸版印刷（紙箱水墨印刷）。其中，紙箱水性印刷相比彩色印刷具有強度高、成本低、生產效率高（交期快），整體印刷效果接近彩印，廣泛適用于產品的運輸包裝。
2、 瓦楞紙箱主要生產工序
瓦楞紙板自動生產線、印刷工序、后加工及成型工序；印刷工作已基本實現印刷、開槽、模切、粘箱、包裝一次成型自動化作業。
二、水性印刷原理
1、水性印刷屬于加色法印刷。彩色原稿經過電子分色制版成反面圖象，然后通過印刷機進行印刷，將水墨從印刷機網紋輥上轉移到印刷版上，再將水墨從印刷版上轉移到瓦楞紙板上。通過套色、疊色得到正面的圖象，實現原稿樣箱的復制，再現原稿的質量。
2、四原色原理：紅、黃、蘭、黑（嚴格來說是三原色：紅、黃、蘭）
間色：兩種原色相加：紅+黃=橙色（橙紅、橙黃）；
紅+蘭=紫色（櫻紅、茄紫）；
蘭+黃=綠色（深綠、嫩綠）。
三、印前技術（傳統制版）
1、彩色原稿經過電子分色處理成單色然后出菲林片（陰圖軟片）；
2、背曝光：用紫外線對版材的背面進行曝光，形成印版底基；
3、主曝光：揭去版材正面的保護膜，放上陰圖片、覆蓋真空膜，真空抽好后，用紫外線進行主曝光，將陰圖片的內容轉移到印版上；
4、洗版：在洗版機中用藥水進行洗版，洗掉印版上未曝光的樹脂，形成凹凸的印刷版。
5、烘干：
6、去粘：紫外線光源照射；
7、后曝光：硬度調整。
四、印刷材料----原紙
1、原紙分類
①、瓦楞原紙（corrugating medium）
國家標準分為A級、B級、C級、D級四種。D級瓦楞紙基本被市場淘汰，很少?gòu)S家購買使用。
②、箱板紙(linerboard)
牛皮卡紙(美卡、俄卡)。特點：長纖維、重施膠，物理強度高、紙板粗糙；純木漿或少量OCC。簡稱：進口牛卡。
仿牛皮卡紙。特點：表面掛15-25%木漿、其余為OCC；纖維較短、強度較牛卡紙差。紙面平整，不同程度施膠（吸水性30—55g/m2不等）、表面染色處理。簡稱：國產牛卡。
白卡紙。白面牛卡底，表面漂白木漿，其余為本色或染色木漿。（俄白、瑞典白卡、芬蘭白卡)；白板紙（表面漂白木漿、其余為脫墨或不脫墨廢紙）；涂布白板紙（白底白、灰底白、---）。
再生紙。全部為OCC組成，但與瓦楞紙不同。表面為11#以上AOCC掛面并經過染色處理）。市場一般稱為C級箱板紙,部分稱為T紙。
2．紙箱原紙基本性能。
①：物理指標：定量、水份、緊度、耐破強度（耐破指數）、環壓強度（環壓指數）、正/反吸水性、耐折度。
②：外觀指標：平滑度、色差、白度。
③：具體原紙標準參考：GB13023（瓦楞紙國標）、GB13024（箱板紙國標）。相關項目參考最新行業動態或標準。
3、造紙基本生產工藝流程
①：傳統造紙工藝流程： 原料：木材或草類纖維。
②：現代造紙工藝流程：原料：商品木漿、廢紙。
瓦楞紙板
1、瓦楞紙板分類
按楞型分類：A、C、B、E及其組合，比如：AB楞、BC楞、BBC楞等。市場上已有更細瓦楞F楞在生產使用。
按原紙層數分類：二層紙板、三層紙板、四層紙板、五層紙板、七層紙板等；
按楞形分類：U形、V形、UV形；市場上通用UV形；
瓦楞性能對比：楞型 楞高 楞數 個/300mm 縮比 平壓強度 邊壓強度
A 4.5-5.0 34+2 1.55 4 1
C 3.5-4.0 38+2 1.47 3 2
B 2.5-3.0 50+2 1.36 2 3
E 1.1-2.0 96+2 1.26 1 4
瓦楞展示：C楞 B楞 A楞
其它：
瓦楞：Flute；單瓦楞紙板（又稱三層紙板）：single wall；雙瓦楞紙板(又稱五層紙板)：double wall；三層瓦楞紙板：triple wall;
2、瓦楞紙板生產工藝流程
①：?jiǎn)蚊鏅C(jī)工作原理（正壓式單面機）：
②：原理概述：瓦楞原紙通過上下瓦楞輥對壓成型，經上糊輥上漿糊，面紙與成型的瓦楞紙?jiān)趬毫伵c上瓦楞輥切線處貼合成二層瓦楞紙板，再經遷引皮帶上天橋到雙面機部位與其它單瓦楞紙板、面紙復合成型。
制作工藝
1、瓦楞紙箱主要生產工藝流程：附傳統的瓦楞紙箱生產工藝流程：
2、瓦楞紙箱尺寸
內尺寸：取決于內包裝物的最大外尺寸、內包裝物的數量及裝箱排列方式、內包裝物的種類。
外尺寸：量取紙箱相對兩箱面外側的垂直距離；
制造尺寸：即紙箱未成型前的展開尺寸，測量展開后的底紙面。
尺寸間相互關系：
a. 外尺寸=內尺寸+2*紙板厚度(實際上還要考慮制造過程的厚度損失)
b. 制造尺寸=外尺寸-系數（此系數一般取決于紙板的層數與材質）。
C、實際上還必須參考不同客戶的特點適當采取上下偏差；
D、紙箱尺寸設計一般有兩種途徑：依據內包裝物的最大外徑及排列方式設計紙箱的內徑；依據標準貨柜的內部空間尺寸設計紙箱的外徑。
強度設計
1、瓦楞紙板強度要求
①：邊壓強度：順著瓦楞方向，單位長度瓦楞紙板壓饋前所能承受的最大受力。單位： N/m.
邊壓強度=表面原紙綜合環壓強度+綜合瓦楞紙環壓強度*收縮率
一般邊壓計算依原紙最低環壓強度計算（安全可靠），實際測試值會適當大于理論計算值。
②：耐破強度：?jiǎn)挝幻娣e瓦楞紙板破裂前所能承受均勻增加的最大外力。單位： Kg/cm2。
紙板破裂強度=面紙破裂強度+中格紙破裂強度+底紙破裂強度
*因制造過程會有一定強度損失，實際測試的破裂強度會小于計算值1 Kg/cm2左右。
③：戳穿強度：新的國家標準GB6544-1999已經取消了對紙板戳穿強度的要求。（原標準GB6544-1986）
2、瓦楞紙箱強度要求：
①：邊壓、耐破、戳穿同紙板。紙箱邊壓強度會比紙板邊壓強度要低（因制造過程的瓦楞損失）。
②：紙箱抗壓強度：（普通箱型，對應國際箱型代號：0201）
抗壓強度=邊壓強度（N/cm）*凱里卡特常數F
F值取決于紙箱的周邊長，2*（長+寬）cm.以及瓦楞楞型。兩項目確定后，F(xiàn)值可以查表。實際上的抗壓強度測試值與紙箱長、寬、高的比例有關系。同樣周邊長、同樣材質楞型的紙箱：高度越高、抗壓越小；長*寬的底面積越大，抗壓越大。
3、機包箱抗壓強度=對應普通箱型的抗壓強度*0.6*1.62*搖蓋寬/紙箱寬 。
4、紙箱、紙板的粘合強度（瓦楞成型的剝離強度而不是接舌處粘箱的粘合強度）。分離單位長度紙板面紙與瓦楞紙所需的力。
單位：N/m楞。行業標準統一規定為大于588 N/m楞.
5、堆碼強度與抗壓強度。
紙箱所需抗壓強度=[紙箱毛重*（堆碼層數-1）]*安全系數K。前部分為紙箱的靜態堆碼強度。K值取決于印刷版面的多少、開孔程度、內包裝物性質、貴重程度、倉儲運輸時間、條件等。K值一般取2—5。
尺寸設計
瓦楞紙箱的箱型及其尺寸設計
摘要：人們對瓦楞紙箱功能的要求越來越高，一個集多種功能于一體的瓦楞紙箱，合理的箱型和尺寸設計至關重要。因此，如何根據有關標準，設計出合理的箱型和尺寸也是一個值得探討的問題。
關鍵詞：瓦楞紙箱箱型；尺寸設計
隨著各行業對瓦楞紙箱用量的增多，用戶對其功能也提出了更高的要求。在紙箱的結構設計方面，特別是在集裝箱裝箱運輸、貨架儲存方面，合理的尺寸、造型和配材不僅能節約成本，提供最優的包裝解決方案，而且能保證產品在長期的貨運過程中得到最有效的保護。在這樣的情況下，瓦楞紙箱的結構及尺寸設計也顯得日益重要。
二、瓦楞紙箱的尺寸設計
在確定瓦楞紙箱的結構尺寸前，首先要考慮內裝商品的最大外徑、性質和商品本身縮脹的公差系數，以及內裝商品是整體還是組合套裝。同時，還要考慮為保護內裝商品所加設的各種附件等。這就要求在設計安排和結構布局上要考慮多種因素對瓦楞紙箱結構尺寸的影響。
（一）尺寸規定
紙箱的規格一般用紙箱的內徑尺寸長、寬、高表示，并按下列順序和代號給出尺寸，單位mm。
a.長度（L）：箱內底面積長邊尺寸；
b.寬度（B）：箱內底面積短邊尺寸；
c.高度（H）：箱內頂面到底面尺寸。
瓦楞紙箱的尺寸設計內容包括內徑尺寸、制造尺寸和外徑尺寸的設計。內徑尺寸為瓦楞紙箱成箱后內部空間尺寸；外徑尺寸為瓦楞紙箱成箱后外部輪廓尺寸，可用實際制造的尺寸加所使用的瓦楞紙板的厚度表示；制造尺寸為瓦楞紙箱在制造過程中使用的尺寸，可用內徑尺寸加所使用的瓦楞紙板的厚度為制造尺寸。
四、設計中的方法原則
包裝結構設計是從包裝和生產實際條件出發，依據科學原理對包裝的外形構造及內部附件進行的設計。設計時必須保證結構有足夠的強度、硬度及抵抗其他環境的能力。從包裝的目的來看，必須考慮以下兩個方面，一是保護產品的首要功能，二是滿足現代包裝的重要特征，如運輸、加工特性等。
合格的紙箱產品，從正確的結構設計開始。設計人員不僅要真正的理解客戶的意圖，還要熟悉后序加工工藝。只有這樣，才能把客戶的意圖轉化為合格的產品，并能保證后序加工順利進行。設計人員在設計開始前要了解內裝物的性質、形狀、尺寸、重量，內裝物的排列方式、運輸方式、堆碼方式，內裝物的倉儲環境、運輸路線和時間以及紙箱箱型和制作材料等信息。
國內的紙箱設計，存在技術和指導思想方面的一些問題，缺乏系統的分析，從而使得所設計出來的包裝不能夠滿足人機工程學以及技術經濟合理性等方面的要求。這一點，在紙箱尺寸設計中反映得十分明顯。
我國只是對紙箱的箱型作了明確的規定，而對紙箱的尺寸大小卻無具體要求，主要由設計者來定。而設計者在確定紙箱尺寸時又主要是考慮兩方面的因素：一是能夠包容得下內容物；二是具有足夠的強度。其實，制約紙箱大小和形狀的因素除去包裝內容物外，還有許多其它的因素，如人機工程學方面的因素、托盤的尺寸、貨車車廂的尺寸大小、集裝箱空間的尺寸大小、配貨架的尺寸大小等。這些因素間既相互獨立，又相互制約影響；既要考慮包裝功能，也要考慮方便性。所以設計時只有系統地、綜合地把握住所有的制約因素，才能夠真正合理地確定紙箱的尺寸大小。
綜上所述，紙箱的尺寸設計是瓦楞紙箱結構設計中很重要的一項工作。一個合格的紙箱產品要具有保護性和良好的造型。特別是集銷售包裝和運輸包裝功能于一身的紙箱，合理的尺寸將是紙箱設計的關鍵。因?yàn)槌叽绲淖兓瘜⒅苯佑绊懙郊埾涞母鞣N性能的變化。總之，在瓦楞紙箱的結構設計中，要根據使用的制造設備、不同的生產工藝、不同楞型構成的瓦楞紙以及內裝商品的種類和性質來確定。只有掌握了設計瓦楞紙箱的結構、尺寸相關的內容后，才能制造出保護商品、美化商品的瓦楞紙箱。
